大功率继电器 JQX-53F
线圈电压：5.6.9.12.24.48.60VDC 12V.24V.110V220VAC
触点形式：2Z 二组转换，3Z:三组转换
触点形式：2Z 2H 2D，3Z 3H 3D
接触电阻：≤100mΩ(1A 6VDC)
产品特点
|
产品参数 |
|||
|
触点 |
触点形式 |
2Z |
3Z |
|
触点负载(阻性) |
10A 277VAC 30VDC 16A 277VAC 30VDC 25A 277VAC 30VDC |
||
|
电气/机械寿命 |
≥105次/107次 |
||
|
接触电阻 |
≤100mΩ (1A 6VDC) |
||
|
触点材料 |
AgSnO2 |
||
|
性能 |
绝缘电阻 |
≥1000MΩ (500VDC) |
|
|
介质耐压 |
同极触点之间 ≥ 1000VAC/1min |
||
|
异极触点之间 ≥ 1500VAC/1min |
|||
|
线圈与触点间 ≥ 2500VAC/1min |
|||
|
吸合/释放时间 |
≤25ms/25ms |
||
|

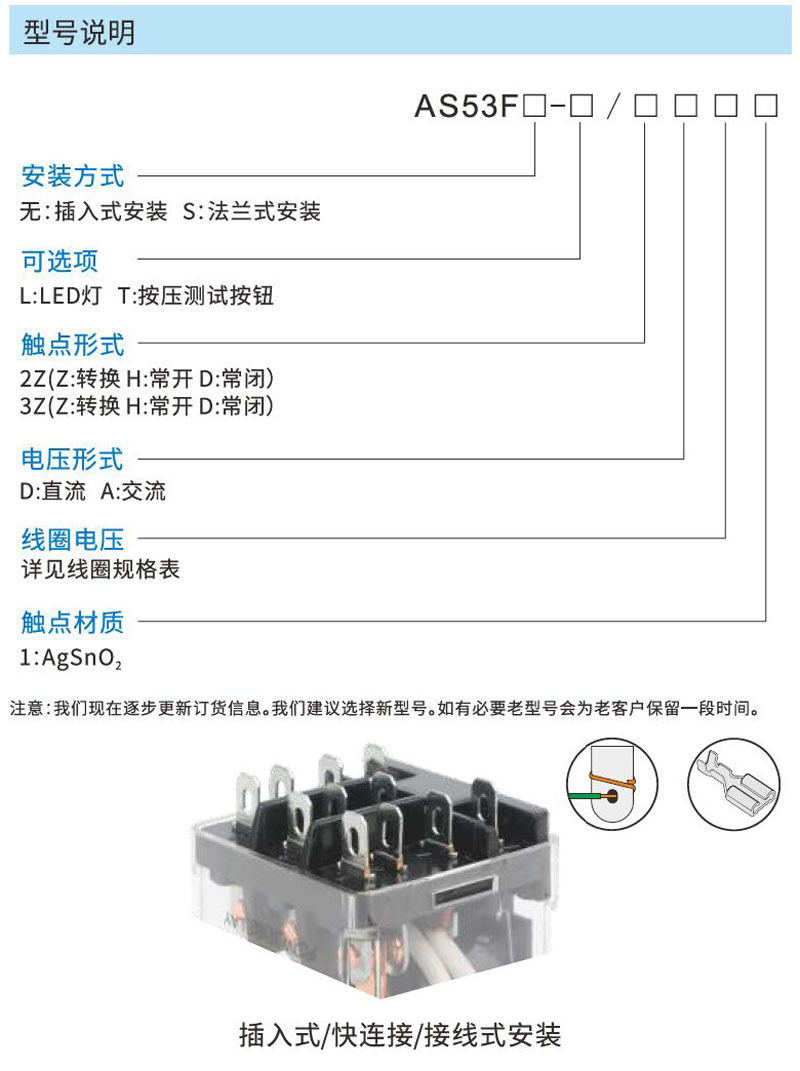

引出端方式 |
插入式/快连接/接线式 |
||
|
线圈 |
额定线圈功率DC |
1.2W/2.5VA |
|
|
DC线圈规格表 |
|||
|
额定电压 VDC |
吸合电压 VDC |
释放电压 VDC |
线圈电阻 Ω±10% |
|
12 |
9.6 |
1.2 |
120 |
|
24 |
19.2 |
2.4 |
480 |
|
48 |
38.4 |
4.8 |
1950 |
|
60 |
48.0 |
6.0 |
3000 |
|
120 |
82.3 |
11.6 |
12000 |
|
AC线圈规格表 |
|||
|
额定电压 VAC |
吸合电压 VAC |
释放电压 VAC |
线圈电阻 Ω±10% |
|
12 |
9.6 |
3.6 |
20 |
|
24 |
19.2 |
7.2 |
81 |
|
48 |
38.4 |
14.4 |
320 |
|
120 |
88.0 |
36.0 |
2000 |
|
220 |
176.0 |
72.0 |
6700 |
